Molex Micro-Fit 8-Pin 90° Right Angle Left Angle Power & Signal Cable Harness
90° Right Left Angle 8-Pin Micro-Fit, Mini-Fit, & Mega-Fit Cable Assemblies
8-pin left angle Micro-Fit cable factory production
8-pin left angle Mini-Fit molded cable assembly
8-pin Mega-Fit right angle power cable assembly
8-pin Micro-Fit 90 degree angled overmolded cable
8-pin high current Mega-Fit 90 degree cable assembly
Left Angle 8 Pin Micro-Fit Molex Cable Harness OTS Power Cable Assembly

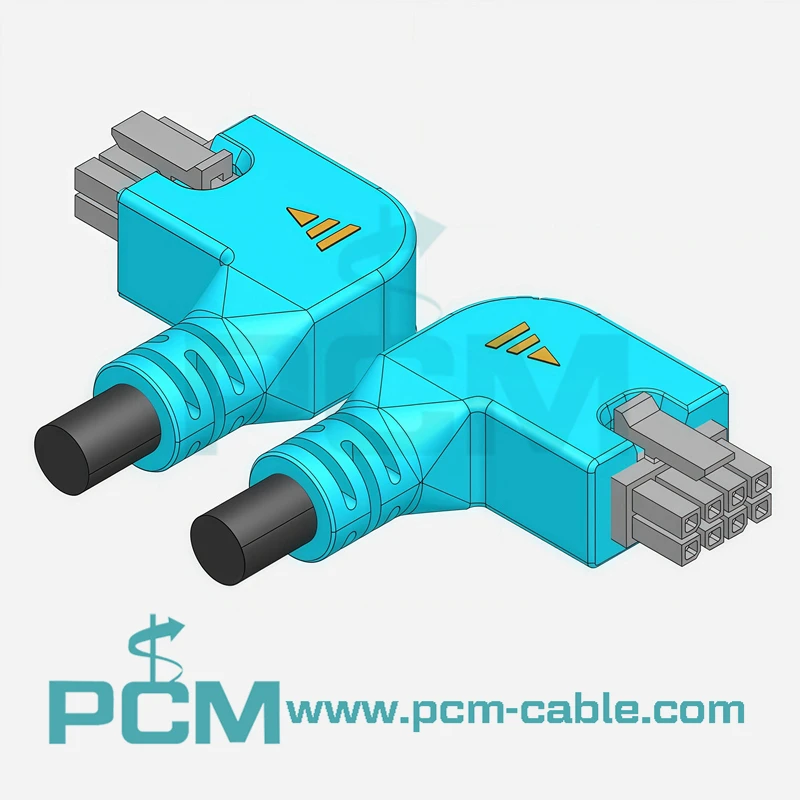

90 graden rechts-linkshoek 8-Pin Micro-Fit-, Mini-Fit- en Mega-Fit-kabelassemblages
Onze 90 graden haakse en linkse 8--pins kabelassemblages zijn ontworpen voor geavanceerde kabelgeleiding in compacte en richting-gevoelige installaties. Deze assemblages zijn compatibel met Mini-Fit-, Micro-Fit- en Mega-Fit-connectorsystemen en bieden een veelzijdige verbindingsoplossing voor signaal-, besturings- en stroomtransmissietoepassingen.
Met een robuuste gegoten trekontlasting, een breed bereik van 18-30 AWG draaddiktes en volledige OEM-aanpassing zijn deze 8-pin rechts-hoek- en links-hoek-gegoten kabelassemblages gebouwd voor langdurige mechanische betrouwbaarheid en elektrische prestaties.
Specificaties
| Productnaam | Rechts-links hoek Mini-Fit, Micro-Fit en Mega-Fit 8-pins kabelassemblages |
| DWG-nr. | Rechte hoek (PCM-HD-0216); Linkse hoek (PCM-HD-0217) |
| Pintelling | 8 pinnen / 8 circuits |
| Hoektypen | 90 graden rechte hoek / 90 graden linkerhoek |
| Draadmeter | 18–30 AWG |
| Kabeltype | Overgegoten multi-kernconstructie |
| Jasmateriaal | PVC/TPE/UL-gecertificeerde kabel |
| Bedrijfstemperatuur | −20 graden tot +85 graden |
| Connectororiëntatie | Horizontale kabeluitgang |
| Naleving | RoHS / REACH |
Kernvoordelen van het 90 graden rechts- en linkshoekontwerp
- Echte uitgang van 90 graden voor gerichte kabelgeleiding
- Rechtse-hoek en linker-hoekoriëntatie voor gespiegelde lay-outs
- Vermindert de benodigde ruimte aan de achterkant achter de connector
- Voorkomt overmatig buigen van kabels en mechanische belasting
- Ideaal voor strakke behuizingen, gestapelde PCB's en behuizingen met laag-profiel
Deze ontwerpvoordelen verbeteren de assemblage-efficiëntie en de lange-duurzaamheid van de kabel aanzienlijk.
Compatibiliteit met meerdere- connectoren
Onze 8--pins gehoekte kabelassemblages ondersteunen meerdere connectorplatforms uit de Fit-serie:
- Micro-Fit (3,00 mm steek) – compacte stroom- en signaaloverdracht
- Mini-Fit / Mini-Fit Jr. (steek van 4,20 mm) – toepassingen met gemiddeld vermogen
- Mega-Fit (5,70 mm pitch) – systemen voor stroomafgifte met hoge-stroom
Deze mogelijkheid voor meerdere series- maakt een uniforme sourcing-oplossing mogelijk voor technische teams die gemengde connectorarchitecturen beheren.
Sterkte van de fabrieksproductie
Als professionele fabrikant van op maat gemaakte kabelassemblages hebben we het volledige productieproces in eigen beheer-:
- Onafhankelijke werkplaats voor overmolding en gereedschappen
- Geautomatiseerde snij-, strip- en krimplijnen
- 100% voltooide-tests voor productcontinuïteit
- Inspectie van trekkracht- en isolatieweerstand
- Prototypeontwikkeling en snelle bemonstering
- Stabiele massaproductie met ondersteuning voor exportverpakkingen
Dit garandeert consistente prestaties, gecontroleerde doorlooptijd en schaalbare productie voor uw 8-gehoekte Micro-Fit-, Mini-Fit- en Mega-Fit-kabelassemblages met 8--pins.
