Servomotor-encoderkabel
Introductie van servomotor-encoderkabel
Servomotor-encoderkabel - speciale kabel voor servosysteem, een nieuw milieuvriendelijk serieproduct, de kabel heeft een reeks unieke kenmerken zoals hoge flexibiliteit, slijtvastheid, vouwweerstand, oliebestendigheid, buigweerstand, trekweerstand, torsieweerstand, anti -interferentie en weerstand tegen veroudering. Het wordt gebruikt als een speciale servokabel voor het aansluiten en besturen van het servosysteem. Het is perfect gecombineerd met de werking van de servomotor, waardoor de werkefficiëntie van de servomotor (regelmotor, actuatormotor) aanzienlijk wordt verbeterd.
Voordelen van servomotor-encoderkabel
Bestand tegen buig- en sleepkettingen
Met behulp van zeer flexibel speciaal gemengd elastisch PVC-materiaal, bestand tegen spanning en buiging
Bestand tegen olie en corrosie
Na 30 dagen onderdompelingstest kan de kabel nog steeds normaal worden gebruikt
Lage excentriciteit
De dikte van de mantel is uniform, waardoor stroomdoorslag wordt voorkomen en de draadkern effectief wordt beschermd om de elektrische veiligheid te garanderen
Bestand tegen hoge en lage temperaturen
De kabel is normaal te gebruiken bij lage temperaturen van 30 graden en hoge temperaturen van 105 graden
Dubbele afscherming en anti-interferentie
Afschermingsnet met hoge dichtheid + aluminiumfolie, met betere anti-interferentieprestaties
Breed scala aan toepassingen
Gebruikt voor diverse mobiele installaties zoals automatiseringsapparatuur, robots, tankkettingen, etc.
Vlamvertragende PVC-jas
Het gaat onmiddellijk uit als het het licht verlaat, een kleine hoeveelheid witte rook, wat zowel milieuvriendelijk als veilig is
Duidelijke bedrukking op de kabelmantel
Het draadlichaam is bedrukt met specificaties, spanning en andere informatie
Soorten servomotor-encoderkabels
Classificatie op functie
- Servovoedingskabel
Wordt voornamelijk gebruikt om stroom over te brengen en de benodigde stroomvoorziening voor servomotoren of andere apparatuur te leveren.
Toepasbaar op servomotoren van diverse merken, zoals SIEMENS, FANUC, Mitsubishi, etc.
- Servosignaalkabel
Wordt gebruikt voor het verzenden van verschillende besturingssignalen, zoals start, stop, afstelling, enz.
Toepasbaar op controllers, sensoren en actuatoren van diverse merken, zoals OMRON, Allen-Bradley, Schneider Electric, etc.
- Servo-encoderkabel
Wordt gebruikt om encoders aan te sluiten en signalen van positie- of bewegingsinformatie te verzenden.
Toepasbaar op encoders van diverse merken, zoals Heidenhain, SICK, Baumer etc.
- Servoremkabel
Hoofdzakelijk gebruikt om remsignalen over te brengen en de remfunctie van servomotoren of andere apparatuur te regelen.
Van toepassing op sommige servosystemen die remfuncties vereisen, zoals FANUC, Yaskawa, enz.
Classificatie per connectortype

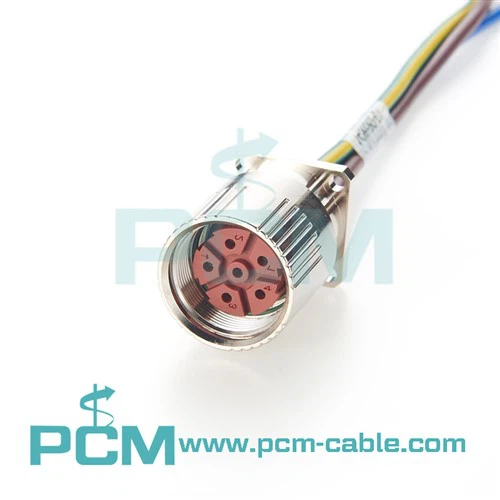

- M23-connectorkabel
- Toepasbaar op veel industriële apparatuur, zoals servomotoren, encoders en sensoren.
- M23-kabels komen veel voor bij Duitse merken, zoals FANUC en SIEMENS.
- M23-kabels hebben doorgaans betrouwbare beschermingsprestaties en kunnen worden gebruikt in zware industriële omgevingen.
- Pinnummers: 4-pins, 6-pins, 8-pins, 12-pins, 17-pins, 19-pins
- M12-connectorkabel
- Toepasbaar op kleine robots, sensoren en actuatoren.
- M12-kabels worden veel gebruikt bij sommige merken, zoals OMRON en BALLUFF.
- M12-kabels hebben doorgaans een compact ontwerp en lagere kosten, geschikt voor toepassingen met beperkte ruimte.
- D-sub-connectorkabels
- Van toepassing op bepaalde specifieke encoders en sensoren, maar ook op sommige ouderwetse apparatuur.
- D-sub-connectoren komen bij sommige merken, zoals Panasonic, vaker voor.
- D-sub-connectoren hebben meestal een groot aantal pinnen en zijn geschikt voor gelegenheden waarbij meerdere signalen moeten worden verzonden.
- Andere connectortypen
Naast M23-, M12- en D-sub-connectoren zijn er nog andere typen connectoren, zoals RJ45-connectoren. Deze connectoren kunnen worden gebruikt in specifieke merken of speciale toepassingen, afhankelijk van het ontwerp van de apparatuur en de voorkeur van de fabrikant.
Toepassingen van servomotor-encoderkabel
Vaste installatie
Wordt gebruikt op plaatsen waar de kabel niet beweegt, zoals bij bevestiging in een kast.
Kies het gewone standaard flexibele type, slijtvast type, waterdicht type, sterk interferentietype en andere kabelproducten.
Langetermijnwerking van de sleepketting
Gebruikt voor langdurige U-vormige sleepkettingwerking, waarbij hoge eisen worden gesteld aan de buigweerstand van de draad.
Kies zeer flexibele, ultrasnelle kabelrupskabels: slijtvast, buigbestendig, enz.
Weerstand tegen torsiebewegingen van de robot
Toegepast in robotbedrading. Er moet aandacht worden besteed aan de voorwaartse buigparameters van de draad, het aantal heen-en-weer draaien, enz.
Kies voor extra flexibele, ultraflexibele en slijtvaste producten.
Industriële automatisering
Toegepast op gemechaniseerde automatische apparaten, zoals geautomatiseerde industriële productie, diverse industriële automatisering, elektromechanische apparatuur, werktuigmachines, logistieke apparatuur, enz.
Robotachtige automatisering
Bied kabeloplossingen voor onbemande robotrestaurants en cafés.
Vereist weerstand tegen olierook, hoge temperaturen, lage temperaturen, buigen en slijtage.
Servomotoraandrijfsysteem
Geschikt voor installatie onder continue heen en weer gaande beweging en veelvuldig buigen in industriële omgevingen.
Geschikt voor diverse elektrische installaties in droge of vochtige binnen- of buitenomgevingen.
Toepassing van M23-kabel in Interbus
Interbus is een veldbuscommunicatieprotocol dat wordt gebruikt op het gebied van industriële automatisering. Het maakt real-time gegevensoverdracht en controle tussen verschillende industriële apparaten mogelijk, waardoor geautomatiseerde controle en monitoring wordt gerealiseerd.
De toepassing van de M23 kabel in het Interbus systeem is veelal als verbindingskabel om diverse Interbus apparaten aan te sluiten, zoals IO modules, sensoren, actuatoren etc. Deze apparaten communiceren via het Interbus netwerk met PLC of andere controllers om data-uitwisseling en doorgeven van controle-instructies.
De specifieke toepassingen van M23-kabel in het Interbus-systeem zijn onder meer:
1. Aansluiten IO-module: Aansluiten van de IO-module op de Interbus-bus om externe in-/uitgangssignalen naar PLC of andere controllers te verzenden, of om besturingssignalen van de controller naar externe apparaten te verzenden.
2. Aansluiten sensoren: Het aansluiten van diverse sensoren (zoals temperatuursensoren, druksensoren etc.) op het Interbus netwerk middels de M23 kabel voor real-time monitoring van diverse parameters in het productieproces.
3. Actuators aansluiten: Actuators (zoals motoren, cilinders etc.) aansluiten op het Interbus-netwerk via M23-kabels om besturingsinstructies te ontvangen en bijbehorende acties uit te voeren.
4. Extra apparaten aansluiten: andere soorten apparaten (zoals encoders, tellers, enz.) aansluiten op het Interbus-netwerk via M23-kabels om de functies en monitoringmogelijkheden van het systeem uit te breiden.
Over Fabriek
Premier-kabel: uw favoriete bron voor precisie-servomotor-encoderkabels
Als fabrikant die zich richt op het onderzoek en de ontwikkeling van kabelbomen voor industriële besturingsaansluitsystemen en kabelbomen voor robotica, streeft Premier Cable ernaar klanten hoogwaardige en betrouwbare producten te bieden. Ons productassortiment omvat een verscheidenheid aan encoderkabels, servomotorkabels, remkabels, absolute encoderkabels, enz. om aan de behoeften van verschillende industrieën te voldoen.
Onze producten zijn compatibel met vele bekende merken, waaronder Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron, enz. Dit zorgt ervoor dat onze producten perfect kunnen werken met de bestaande apparatuur en systemen van klanten, zowel in de gebied van industriële automatisering of robotica.
Veelgestelde vragen
Hoe lang kan een servomotor-encoderkabel zijn?
+
-
Normaal gesproken kan de lengte van een servomotor-encoderkabel tussen 1 meter (ongeveer 3 voet) en 10 meter (ongeveer 33 voet) liggen. Kabellengtes in dit bereik kunnen doorgaans voldoen aan de behoeften van de meeste industriële automatiserings- en mechanische toepassingen. Voor sommige speciale toepassingen kunnen echter ook langere of kortere kabellengtes worden aangepast om aan specifieke eisen te voldoen.
Wat is de minimale buigradius van de servomotorkabel?
+
-
Voor servomotorkabels hangt de minimale buigradius doorgaans af van het toepassingsscenario, zoals mobiele toepassingen of vaste installaties. Over het algemeen zal bij mobiele toepassingen de minimale buigradius iets groter zijn om de duurzaamheid en betrouwbaarheid van de kabel te garanderen. Bij vaste installaties bevindt de kabel zich doorgaans in een statische toestand, waardoor de minimale buigradius relatief kleiner kan zijn.
Voor mobiele toepassingen: 7,5 x de buitendiameter van de kabel
Voor vaste installaties: 5 x de buitendiameter van de kabel
Het verschil tussen servomotorkabels en gewone kabels
+
-
Doel:
Servomotorkabels zijn speciaal ontworpen om servomotoren en aanverwante apparatuur aan te sluiten voor het verzenden van besturingssignalen, feedbacksignalen en voeding, enz., om nauwkeurige bewegingsbesturing en positiefeedback te bereiken.
Gewone kabels worden gebruikt voor diverse algemene elektrische verbindingen, zoals stroomtransmissie, datatransmissie, signaaltransmissie, enz., en worden vaak gebruikt in huishoudelijke, commerciële en industriële toepassingen.
Elektrische prestaties:
Servomotorkabels stellen doorgaans hogere elektrische prestatie-eisen, zoals een hoger anti-interferentievermogen, lagere signaalvertraging, hogere stroomdraagcapaciteit, enz., om te voldoen aan de behoeften van precisiebesturingssystemen.
Gewone kabels hebben doorgaans meer algemene elektrische prestaties en zijn geschikt voor algemene elektrische aansluitingsbehoeften, maar zijn mogelijk niet geschikt voor precisiebesturingssystemen.
Structureel ontwerp:
Servomotorkabels hebben doorgaans complexere structurele ontwerpen om zich aan te passen aan complexe besturingsvereisten en werkomgevingen, en kunnen meer draden, afschermingslagen, isolatiematerialen, enz. bevatten.
De structuur van gewone kabels is relatief eenvoudig en omvat doorgaans draden, isolatiematerialen en buitenste beschermende lagen om aan de basisbehoeften op het gebied van elektrische verbindingen te voldoen.
Duurzaamheid:
Servomotorkabels hebben doorgaans een hogere duurzaamheid en anti-interferentievermogen om zich aan te passen aan zware omstandigheden zoals hoge belastingen, hoge temperaturen, trillingen, enz. in industriële omgevingen.
Gewone kabels kunnen in algemene toepassingen duurzaam zijn, maar hebben mogelijk niet de hoge prestaties en duurzaamheid die vereist zijn voor servomotorkabels.
Hoeveel draden heeft een servomotor?
+
-
Driefasige servomotoren: Servomotoren die in de meeste industriële toepassingen worden gebruikt, zijn driefasige motoren, die gewoonlijk drie hoofdvoedingsdraden hebben, fase A, fase B en fase C. Bovendien kunnen er extra draden worden meegeleverd voor aarding of andere signaaloverdracht.
Eenfasige servomotoren: Sommige kleinere servomotoren kunnen eenfasige motoren zijn, die meestal twee voedingsdraden hebben (positief en negatief) en mogelijke extra draden voor signaaloverdracht of aarding.
Meerpolige servomotoren: Bij sommige krachtige servomotoren of speciale toepassingen kunnen er meer draden zijn ter ondersteuning van complexere besturings- en feedbacksystemen, zoals feedbacksignalen van encoders, temperatuursensoren, enz.
Wat is een servomotorkabel?
+
-
Servomotorkabel is een speciale kabel die wordt gebruikt om servomotoren en controllers aan te sluiten. Het heeft een speciaal ontwerp en structuur om te voldoen aan hoge eisen op het gebied van signaaloverdracht, anti-interferentie en duurzaamheid. Het bevat meestal draden voor de overdracht van stroom-, data- en feedbacksignalen, evenals mogelijke afschermingslagen en isolatiematerialen. Veel voorkomende interfacetypen zijn onder meer M12-kabel, M23-kabel, enz.
Moet de encoderkabel van de servomotor worden afgeschermd?
+
-
De servomotor-encoderkabel moet worden afgeschermd omdat het servosysteem meestal in een industriële omgeving wordt gebruikt en sterk kan worden beïnvloed door elektromagnetische interferentie.
Hoe werkt een encoderkabel voor een servoaandrijving?
+
-
De encoderkabel van de servoaandrijving wordt gebruikt om positie- en snelheidsfeedbacksignalen te verzenden door de encoder en de aandrijving aan te sluiten. Het werkingsprincipe omvat doorgaans de volgende stappen:
Encoderwerking: De encoder wordt op de servomotor geïnstalleerd en zet deze informatie om in digitale signalen door de positie en snelheid van de motorrotor te meten.
Signaaloverdracht: De encoder verzendt via de encoderkabel digitale signalen van positie en snelheid naar de servoaandrijving. De draden in de encoderkabel verzenden deze signalen van de encoder naar de omvormer.
Aandrijvingsdecodering: De aandrijving ontvangt de signalen die door de encoder worden verzonden en regelt de rotatie van de motor op basis van deze signalen. De aandrijving past de rotatie van de motor aan op basis van de ontvangen positie- en snelheidsfeedbacksignalen om een nauwkeurige positie- en snelheidsregeling te bereiken.
Feedbackregeling: De aandrijving gebruikt de positie- en snelheidsinformatie verkregen van de encoder, vergelijkt deze met de ingestelde waarde en past de output van de motor aan om ervoor te zorgen dat de daadwerkelijke beweging consistent is met de verwachte beweging. Dankzij deze gesloten-lusregeling kan het servosysteem een zeer nauwkeurige en stabiele bewegingsbesturing realiseren.
Hoe werkt een servorem?
+
-
Servoremmen zijn meestal elektromagnetische remmen die rem- of vrijgavefuncties bereiken door de elektromagnetische kracht te beheersen. Het werkingsprincipe is als volgt:
Elektromagnetische krachtcontrole: De servorem bevat een elektromagnetische spoel aan de binnenkant, die bij voeding elektromagnetische kracht genereert. Deze elektromagnetische kracht zorgt ervoor dat de remschijf in de rem contact maakt met het remlichaam dat op de servomotoras is bevestigd, waardoor de remfunctie wordt bereikt.
Remvrijgave: Wanneer de rem moet worden gelost, ontkoppelt het besturingssysteem de stroomtoevoer van de elektromagnetische spoel, zodat de elektromagnetische kracht verdwijnt en ook het contact tussen de remschijf en het remlichaam wordt opgeheven, waardoor de rem wordt vrijgegeven.
Stabiliteit en betrouwbaarheid: servoremmen zijn meestal ontworpen met een veervoorgespannen structuur. Zelfs bij stroomuitval of uitval blijft de rem in remtoestand, waardoor de stabiliteit en betrouwbaarheid van het mechanische apparaat wordt gegarandeerd.
Hoe sluit ik de servomotorkabel aan?
+
-
Over het algemeen zijn de bedradingsstappen van de servomotor als volgt:
Bevestig de stroom- en aardkabel: Bevestig eerst de stroomkabel en aardkabel. De voedingskabel is meestal rood en de aardkabel is meestal bruin of zwart. Sluit de voedingskabel aan op de overeenkomstige voedingspoort en de aardingskabel op de aardingspoort.
Sluit het stuursignaal aan: De stuursignaalkabel is doorgaans oranje, geel, wit of blauw. Afhankelijk van de interface-identificatie van de controller of driver, sluit u de besturingssignaalkabel aan op de overeenkomstige poort.
Bevestig de verbinding: Zorg ervoor dat alle verbindingen stevig en betrouwbaar zijn om losheid of slecht contact te voorkomen.
Hoe servomotorkabels onderscheiden?
+
-
1. Aantal encoderkabels
Ten eerste kan de definitie van de encoderkabel worden onderscheiden door het aantal servomotor-encoderkabels. Over het algemeen zijn er drie of vier encoderkabels. Als er drie encoderkabels zijn, komen deze overeen met respectievelijk fase A, fase B en fase Z en worden ze gebruikt om de fase en richting van de motorrotatie te detecteren; als er naast fase A, fase B en fase Z vier encoderkabels zijn, is er ook een voedingslijn.
2. Kleur van de encoderkabel
Ten tweede kan de definitie van de encoderkabel worden onderscheiden door de kleur van de encoderkabel. De kleuren van servomotor-encoderkabels van verschillende fabrikanten en modellen kunnen enigszins variëren, maar over het algemeen is de kleur van de A-fasekabel groen of zwart, de kleur van de B-fasekabel rood of wit, de kleur van de Z-fase kabel is blauw of geel en de voedingslijn is over het algemeen rood of bruin. Als u niet zeker bent van de definitie van de encoderkabel, kunt u de relevante specificaties controleren.
3. Interface van encoderkabel
Ten slotte kan de definitie van de encoderkabel worden onderscheiden door de interface van de encoderkabel van de servomotor. Over het algemeen zijn er twee soorten interfaces voor encoderkabels, namelijk klemmen en stekkers. Als het een terminalinterface is, moet u een schroevendraaier gebruiken om de kabel op de terminal van de controller of schijf aan te sluiten; als het een plug-interface is, moet u de kabel in de plug van de controller of schijf steken.
Waar worden servomotoren voor gebruikt?
+
-
Servomotoren worden vaak gebruikt in toepassingen die nauwkeurige controle van positie, snelheid en koppel vereisen, zoals industriële machines, robotica, CNC-bewerkingen, enz. Servomotoren kunnen de positie en snelheid van de uitgaande as nauwkeurig aanpassen op basis van het ingangssignaal. en worden vaak gebruikt in scenario's die bewegingscontrole met hoge precisie vereisen.
Waar worden encoders voor gebruikt?
+
-
Encoders worden gebruikt om de positie, snelheid en richting van motor- of mechanische beweging te meten om nauwkeurige feedbackinformatie te verschaffen. In servosystemen worden meestal encoders gebruikt om de positie van de motorrotor te bewaken en feedbacksignalen naar het besturingssysteem te sturen om een gesloten-lusregeling te bereiken en de nauwkeurigheid en stabiliteit van het systeem te garanderen. Encoders worden ook veel gebruikt in automatiseringsapparatuur, robots, CNC-systemen en andere gebieden.
Wat betekenen de kleuren van servokabels?
+
-
Aarde (GND):
Meestal wordt bruin of zwart gebruikt om de aardedraad weer te geven, aangesloten op de negatieve pool van de batterij.
Servovermogen (Vservo):
Meestal wordt rood gebruikt om het servovermogen weer te geven, aangesloten op de positieve pool van de batterij.
Servobesturingssignaallijn:
Het kan oranje, geel, wit of blauw zijn en wordt gebruikt om besturingssignalen zoals positie- en snelheidsregeling te verzenden.
Welke draaddikte gebruiken servo's?
+
-
De draaddikte die gewoonlijk voor servomotoren wordt gebruikt, is afhankelijk van het vermogen, de stroom en de toepassingsvereisten van de motor. Over het algemeen kunnen servomotoren met een kleiner vermogen dunnere draden gebruiken, terwijl servomotoren met een hoger vermogen dikkere draden nodig hebben om hogere stromen te kunnen voeren. Gangbare draaddiktes omvatten draaddiameters variërend van 22AWG tot 16AWG.
